Trong thi công nhà cao tầng, các biện pháp trắc đạc đóng vai trò quyết định đến độ chính xác và chất lượng công trình. Từ khâu định vị móng, cột đến việc theo dõi lún, biến dạng hay kiểm tra độ chính xác sau hoàn thiện công trình. Bài viết dưới đây, 618 Architects sẽ giúp bạn hiểu rõ biện pháp trắc đạc nhà cao tầng để đảm bảo thi công đúng thiết kế.
Định vị công trình và tim trục chính xác
Định vị mốc khống chế

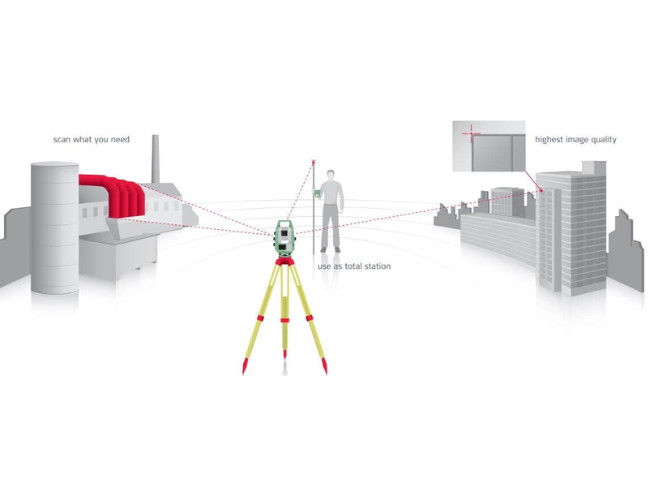

Trong biện pháp trắc đạc nhà cao tầng, việc thiết lập mốc khống chế đóng vai trò nền tảng. Các mốc này được xác định bằng thiết bị hiện đại như máy toàn đạc điện tử hoặc GPS RTK, cho phép xác định chính xác vị trí và cao độ ban đầu.
Sau khi thiết lập, các mốc sẽ được chuyển lên cao dần theo tiến độ thi công các tầng. Để đảm bảo tính chính xác, quá trình chuyển mốc cần được thực hiện cẩn thận, kiểm tra chéo nhiều lần và lưu trữ số liệu trắc đạc đầy đủ.
Định vị tim, cốt
Một bước quan trọng trong biện pháp trắc đạc nhà cao tầng là định vị tim trục và cốt cao độ cho các cấu kiện chính: cột, dầm, sàn, lõi thang máy,…
Các thiết bị dùng trong trắc đạc như máy toàn đạc điện tử và máy thủy bình được sử dụng để đảm bảo xác định đúng tọa độ và cao độ theo bản vẽ. Tim và cốt được đánh dấu trực tiếp trên mặt sàn hoặc vách, là cơ sở để tiến hành xây dựng từng phần của công trình.
Kiểm tra định vị
Trong biện pháp trắc đạc nhà cao tầng, việc dẫn cao độ không chỉ đơn thuần là truyền số liệu, mà còn phải được kiểm soát kỹ lưỡng theo đúng trình tự trắc đạc. Điều này bao gồm kiểm tra độ chính xác của mốc gốc, đối chiếu dữ liệu tại mỗi tầng, và cập nhật biên bản trắc đạc thường xuyên.
Việc thực hiện đúng trình tự không chỉ giúp duy trì độ chính xác trong toàn bộ công trình mà còn giảm thiểu rủi ro kỹ thuật khi kết cấu chính được thi công đồng loạt ở nhiều tầng.
Dẫn cao độ chuẩn trong xây dựng cao tầng

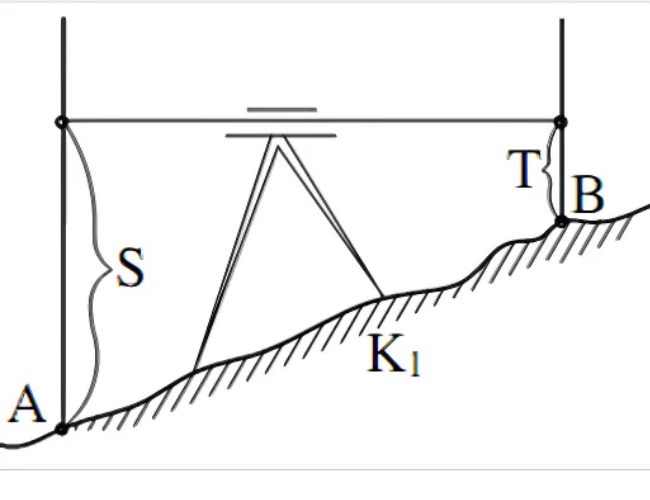

Dẫn cao độ từ mốc chuẩn
Trong các biện pháp trắc đạc nhà cao tầng, dẫn cao độ từ mốc chuẩn là bước thiết yếu để đảm bảo công trình được thi công đúng cao trình thiết kế. Mốc chuẩn có thể là mốc quốc gia hoặc mốc gốc của công trình được xác định và kiểm tra nghiêm ngặt.
Quá trình này phải tuân thủ đúng trình tự trắc đạc, từ việc thiết lập mốc, đo kiểm liên tục đến cập nhật số liệu sau mỗi giai đoạn thi công. Việc truyền cao độ từ mốc chuẩn đến các tầng và cấu kiện như dầm, sàn, cột cần đảm bảo chính xác, tránh sai lệch tích lũy theo chiều cao.
►► Tìm hiểu thêm: Thiết kế thang máy cho nhà cao tầng cập nhật mới nhất
.png)
Sử dụng máy thủy bình
Máy thủy bình là một trong những thiết bị dùng trong trắc đạc không thể thiếu khi thực hiện biện pháp trắc đạc nhà cao tầng. Thiết bị này giúp đo cao độ tại các điểm quan trọng trên công trình, đảm bảo độ đồng đều và chính xác giữa các tầng.
Trong thực tế, kỹ sư sẽ bố trí tuyến đo ngắn, hạn chế vật cản, đồng thời đặt máy ở vị trí ổn định để tránh rung động làm sai lệch số liệu. Việc hiệu chuẩn máy định kỳ là yếu tố quan trọng giúp đảm bảo kết quả đo luôn đáng tin cậy.
Kiểm tra và hiệu chỉnh sai số trong thi công
Kiểm tra độ thẳng đứng của cột
Việc kiểm tra độ thẳng đứng của cột là yêu cầu không thể thiếu nhằm đảm bảo ổn định kết cấu và an toàn sử dụng. Đặc biệt đối với các công trình nhiều tầng, chỉ cần sai số nhỏ cũng có thể gây nghiêng lệch toàn bộ hệ kết cấu.
Các kỹ sư thường sử dụng các thiết bị như máy kinh vĩ điện tử, máy toàn đạc để đo đạc chính xác theo cả hai phương X – Y, giúp phát hiện lệch trục sớm và kịp thời hiệu chỉnh.

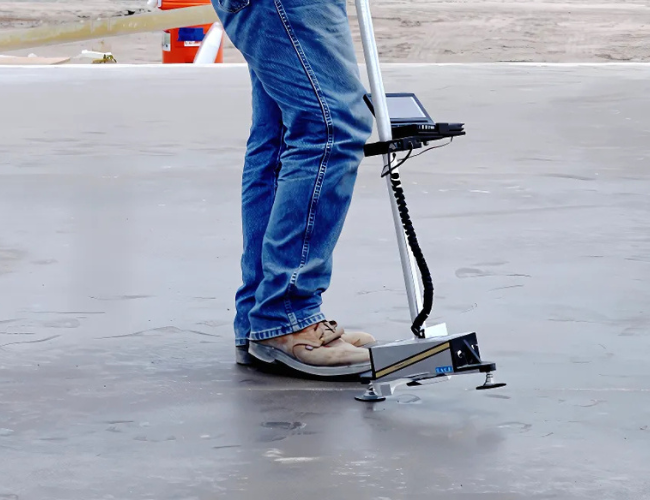

Kiểm tra độ bằng phẳng của sàn
Một nội dung quan trọng trong các biện pháp trắc đạc nhà cao tầng là đo kiểm độ bằng phẳng của sàn. Việc này giúp phát hiện sớm các hiện tượng võng, lồi lõm hoặc chênh cốt sàn, từ đó tránh ảnh hưởng đến thi công hoàn thiện như lát nền, chống thấm, lắp nội thất.
Lưu ý khi trắc đạc cao ốc là cần thực hiện đo kiểm sàn ngay sau khi tháo cốp pha, khi bê tông còn ở giai đoạn chưa ổn định hoàn toàn. Việc đo nhiều lần tại các thời điểm khác nhau sẽ giúp đánh giá xu hướng biến dạng chính xác hơn.
Kiểm tra kích thước hình học
Để đảm bảo các cấu kiện đúng thiết kế, kỹ sư cần kiểm tra kích thước hình học của cột, dầm, tường, sàn,... theo đúng trình tự trắc đạc đã được thiết lập. Đây là bước không thể bỏ qua trong hệ thống kiểm tra, đặc biệt ở các tầng kỹ thuật hoặc khu vực lắp đặt thiết bị cơ điện phức tạp.
Việc kiểm tra cần ghi nhận kết quả cụ thể, so sánh với bản vẽ và có hướng xử lý khi phát hiện sai lệch. Quá trình hiệu chỉnh có thể bao gồm bổ sung cốp pha, tăng thép neo hoặc điều chỉnh lưới trắc đạc ở các tầng tiếp theo.
Theo dõi biến dạng, lún móng và cấu kiện
Quan trắc lún công trình
Trong các biện pháp trắc đạc nhà cao tầng, quan trắc lún giúp theo dõi chuyển vị móng trong quá trình thi công và sử dụng. Kỹ sư dùng thiết bị như máy thủy bình hoặc máy đo lún chuyên dụng để kiểm soát mức lún tại các điểm trọng yếu. Khi phát hiện lún vượt ngưỡng cho phép, cần xử lý kịp thời để tránh ảnh hưởng đến an toàn công trình.
Theo dõi biến dạng công trình
Biến dạng kết cấu như nghiêng, xoắn hoặc lệch trục được theo dõi bằng cảm biến và máy toàn đạc. Việc quan trắc định kỳ giúp phát hiện sớm sai lệch, đặc biệt ở khu vực chịu tải lớn hoặc tầng kỹ thuật, từ đó đưa ra biện pháp xử lý kịp thời, đảm bảo an toàn lâu dài cho công trình.

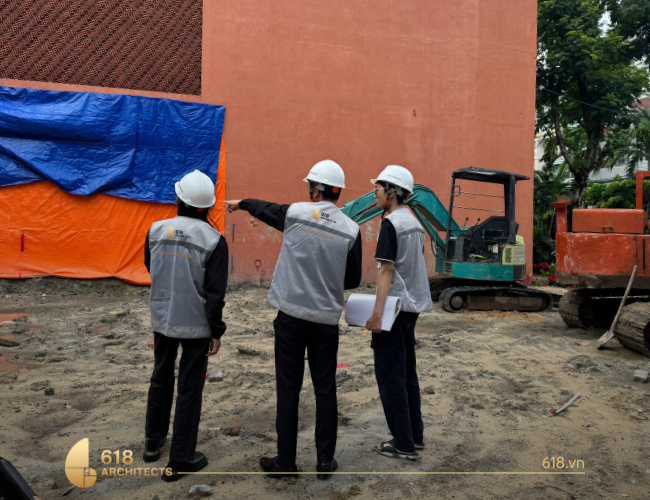

Biện pháp trắc đạc nhà cao tầng trước khi nghiệm thu
Kiểm tra kích thước cuối cùng
Khi công trình bước vào giai đoạn hoàn thiện, kỹ sư sẽ kiểm tra lại kích thước hình học, cao độ và vị trí của các cấu kiện như tường, sàn, dầm,… nhằm đảm bảo độ chính xác so với bản vẽ thiết kế.
Đây là bước quan trọng trước khi nghiệm thu, đặc biệt với các công trình cao tầng cần độ chính xác cao. Một lưu ý khi trắc đạc cao ốc là nên thực hiện kiểm tra này nhiều lần tại các mốc quan trọng để hạn chế sai lệch tích lũy.
►► Tìm hiểu thêm: Các bước thi công nhà cao tầng an toàn, đúng kỹ thuật
Kiểm tra độ hoàn thiện của công trình
Bề mặt tường, sàn và các chi tiết kiến trúc được kiểm tra kỹ để đánh giá độ phẳng, mịn và đúng kỹ thuật. Đây là bước cuối trong biện pháp trắc đạc nhà cao tầng, nhằm đảm bảo chất lượng thẩm mỹ và độ bền của công trình sau khi bàn giao.
Gọi ngay 0937 099 888 để được giải đáp mọi thắc mắc về trắc đạc nhà cao tầng
Qua bài viết này, hy vọng bạn đã nắm được các biện pháp trắc đạc nhà cao tầng cần thiết và cách kiểm soát độ chính xác trong suốt quá trình thi công. Nếu bạn còn thắc mắc nào liên quan đến thiết kế & thi công công trình cao tầng với yêu cầu trắc đạc khắt khe thì hãy gọi ngay qua hotline 0937 099 888 để 618 Architects giúp bạn giải đáp chi tiết nhé!
